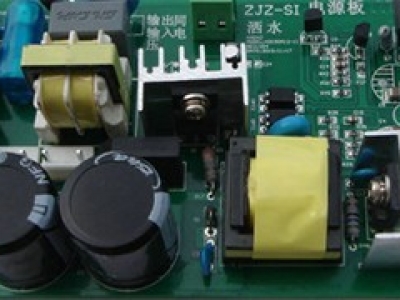

電源的pcb線路板幾乎都叫電源板，電源板是以電源發起功能處理為主的機板。電源板的smt貼片加工工藝流程基本分為三大工序：SMT貼片元器件自動貼裝、波峰焊插件、手工作業段。
那么電源板在進行貼片加工的過程中，都會有那些工藝要求呢?
1、首先是電源板pcb的耐溫要求，是否達到客戶要求的等級；是否是符合無鉛工藝；源板有沒有起泡，特別是膠紙板的工藝要求更加注重。
2、Smt貼片加工器件的耐溫值能完全滿足板上零件熔錫溫度的要求（滿足222度以上40-90秒；承受溫度為245度以上）?？蛻羧缬刑貏e要求，要提早通知和提供資料。
3、電源板在進行貼片加工時零件的間距，物料的大料和小料之間不能小于1mm，0805以下物料之間的間距大于0.3mm。
4、smt貼片加工的焊盤設計要求，焊盤不能有過線孔，元器件焊盤邊不能有漏錫孔，電源板的電路設計要符合器件的包裝要求。
5、電源板的半邊要求，傳送邊不能有缺口。
